电路设计

适用于从仿真到版图设计,LVS验证的各种设计用途的电路设计环境

特长

集成了电路输入、仿真执行控制和波形测量的设计和验证环境

  • 用于FPD电路配置的阵列结构定义
  • 寄生布线效应模型参数化定义和背注I/F
  • 支持快捷键和手写命令的用户界面
SX-Meisterロゴ

电路设计综合操作系统

SX-Meister Asca-Advanced

集成了基本电路设计功能的电路设计平台

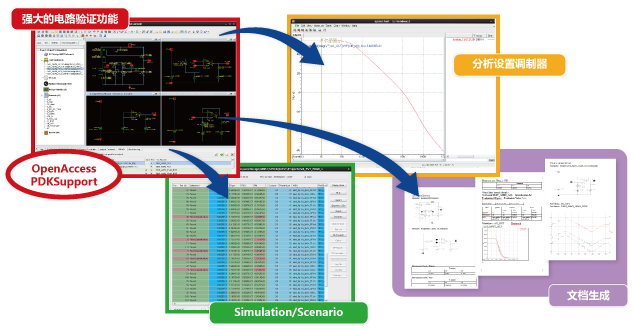

  • 集成了原理图输入、仿真执行控制和波形分析查看器的无缝电路设计平台

高效的电路分析和验证

  • 使用便利的GUI对仿真进行控制
  • 解析结果自动反馈到电路图上
  • 基于大规模波形数据的高速显示功能,使得波形测量,分析更加顺畅

用于快速处理大规模FPD电路图的电路图编辑器

  • 支持大规模的像素阵列电路设计
    参数化的二维阵列编辑功能
    通过对走线寄生效应的参数化建模进行trade-off(权衡)分析
    版图中的布线寄生信息的反向注释
  • 大型电路的快速编辑和超快的网表输出
  • 丰富的输入,输出功能
    EDIF原理图,Spice网表,Verilog-HDL
  • 亲和性极强的操作性
    快捷键
    手写命令
    统一的用户界面
  • 方便的定制化操作
    用AXEL语言创建适合于客户自身的GUI和命令
    通过格式文件定制网表的输出格式
    通过AXEL的Call Back功能自动计算元器件各项参数

电路设计(Asca-Advanced)

电路设计(Asca-Advanced)
SX-Meisterロゴ

仿真波形分析

SX-Meister SpiceChart

业界顶级的大规模数据显示速度
操作直观, 分析容易

  • 超高速地显示版图后仿真规模的波形
    可在一分钟内显示5GB规模的数据
  • 支持拖放和点击的命令执行
  • 文档生成辅助功能
    支持多种语言的注释输入、测量值的复制和粘贴
  • 丰富的测量功能
    通过多标签可同时显示多个分析结果
    抖动分析、直方图显示
    EyeDiagram,AD / DA转换
  • 直观的显示
    通过XY光标和点光标显示测量结果
    自定制测量值的显示颜色和背景颜色
  • 支持各种格式
    tr0/ac0/dc0, fsdb, raw, psf, csv
